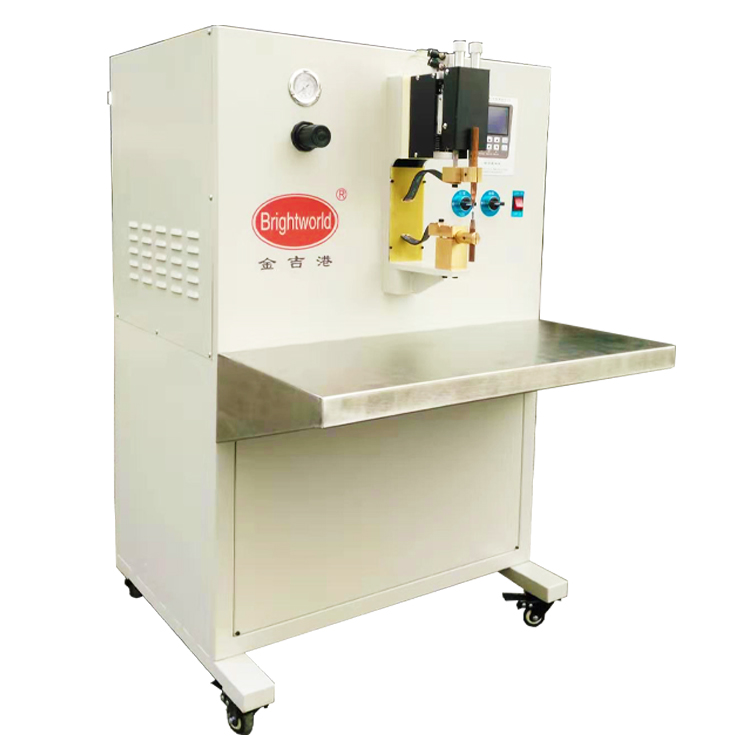

1. 保温杯无痕点焊机设备介绍:
保温杯无痕点焊机目前应用广泛,焊接变压器体积小而输出能量大。因其焊接变压器频率由目前市电的50/60HZ提升至1000HZ,可以极大的减少了铁芯材料的重量,再加上变压器次级回路中的整流二极管把电能转为直流电源供给焊机使用,可以大大的改善次级回路感应系数值,节省用户电源能耗30%以上。
本公司的直流点焊机全部采用人机界面触摸屏以数字方式控制,操作简单易懂。可以通过个人电脑编程扩展焊机性能。可根据客户要求设计搭配不同夹具以满足各种各样工件焊接,并可为客户设计制作自动化的专机以提高生产效率。
2.基本操作
1)接好气管通入压缩空气,插上电源插头;
2)调节调压阀的压力,使之压力表上显示0.2MPa以上;
3)按下电源开关,调节显控屏上的▲▼的按键,首次焊接时数据都不能调得太高,焊接电流须低于20%左右,焊接时间控制到最低,如15ms;
4)带上手套,备好工件同样材质的废料,须跌加一起,手动放入电极头中间位置,踩动脚踏开关,即完成一次焊接,发现工件未焊牢固,再加大焊接电流至22%,不可一次调得太高,以免炸火有飞溅,伤及工人,调了电流之后如还是不能焊牢,再调长焊接时间,每次加长5~10ms,如此试焊几次之后,觉得牢固了,观也好,就可保存数据。
3.各种电器规格参数
序号 | 名称 | 数量 | 型号参数 | 厂家 |
1 | 按钮开关 | 3 | XB2-BD21x1 | 正泰TECHpushbutton |
2 | 气压调节阀 | 2 | GF-GL-GR300附表 20.2*6.6*6.6cm | Airtac.F.R.L Combination |
3 | 气缸 | 1 | 25*15 | SDAS |
4. 注意事项
1)焊接时,须戴手套,防止焊件高温烫伤;
2)操作时切记机器可靠接地;
3)更换保险管时一定要先拔掉电源插头;
4)在调整状态时,压紧开关才有效;
5)电流调得过大时防止空焊,会损伤电极头;
6)机器出现故障不焊接时,不得私自拆开后盖,须联系厂家请专业人士解决问题。
5.焊接视频:
