电阻焊机焊点的形成过程

时间:2021-09-18 10:26:29 来源:未知 点击:

点焊过程可分为彼此相联的三个阶段:预加压力、通电加热和锻压。

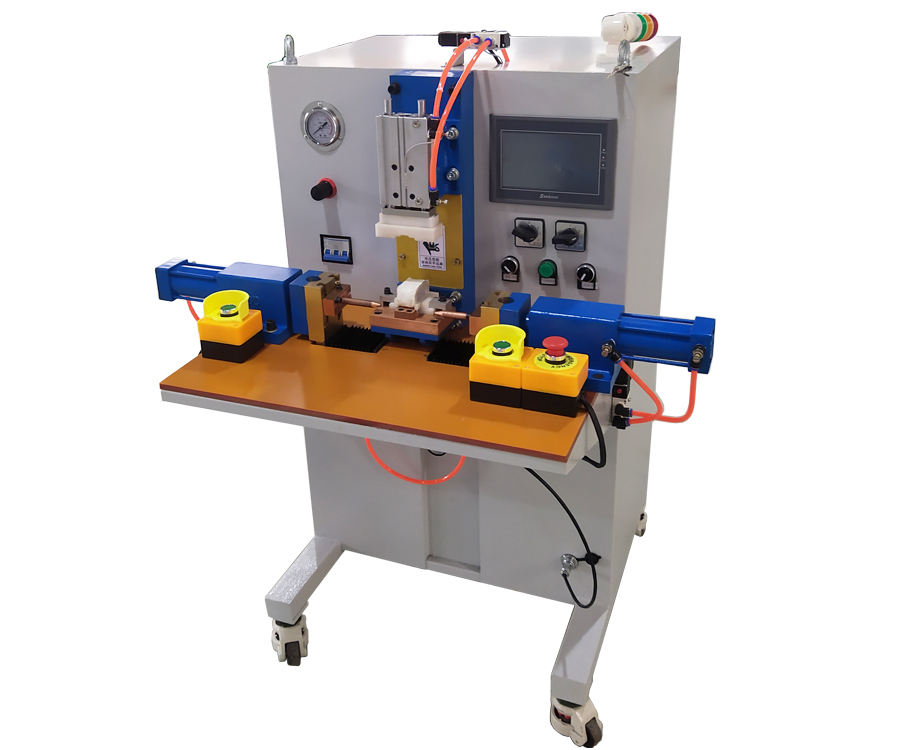

线角圈焊接机

预加压力

预加电极压力是为了使焊件在焊接处紧密接触。若压力不足,则接触电阻过大,导致焊件烧穿或将电极工作面烧损。因此,通电前电极力应达到预定值,以保证电极与焊件、焊件与焊件之间的接触电阻保持稳定。



通电加热

通电加热是为了提供焊件之间形成所需的熔化核心。在预加电极压力下通电,则在两电极接触表面之间的金属圆柱体内有最大的电流密度,靠焊件之间的接触电阻和焊件自身的电阻,产生相当大的热量,温度也很高。尤其是在焊件之间的接触面处,首先熔化,形成熔化核心。电极与焊件之间的接触电阻也产生热量,但大部分被水冷的铜合金电极带走。于是电极与焊件之间接触的温度远比焊件之间接触处低,正常情况下是达不到熔化温度的。在圆柱体周围的金属因电流密度小,温度不高,其中靠近熔化核心的金属温度较高,达到塑性状态,在压力作用下发生焊接,形成一个塑性金属环,紧密的包围着熔化核心,不使熔化金属向外溢出。



锻压

锻压是在切断焊接电流后,电极继续对焊点挤压的过程,对焊点起着压实作用。断电后,熔化核心是在封闭的金属“壳”内开始冷却结晶的,收缩不自由。如果此时没有压力作用,焊点容易出现缩孔和裂纹,影响焊点强度。如果有电极挤压,产生的挤压变形使熔核收缩自由并变得密实。因此,电极压力必须在断电后继续维持到熔核金属全部凝固之后才能解除。锻压持续时间视焊件厚度而定。
